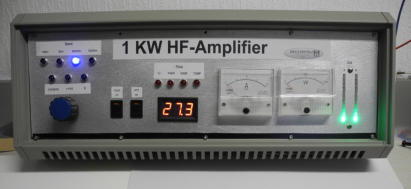

LDMOS-PA 1kW 1,8-50MHz

Fertigstellung: 2022 Testdaten des Modules: Spannungsversorgung: 50V Input: 2-3W Output: 1000W Wirkungsgrad: ca. 70% Beschreibung: Nach guten Erfahrungen im VHF-Bereich sollte es diemal eine PA für den Kurzwellen- bereich werden. Da noch ein unbenutzter BLF188XR vorhanden war, wurde ein dazu passendes HF-Modul gesucht. Ich hatte mich für ein Modul der Firma „dxworld“ entschieden. Da die notwendigen Zusatzmodule (TP-Filter, Richtkoppler, Umschaltrelais, Controlboard) im Selbstbau nicht günstiger erstellt werden konnten, habe ich diese gleich mit bestellt. Alle anderen Baugruppen konnte ich dann aus dem Bestand nehmen. Der Aufbau und Inbetriebnahme erwiesen sich als problemlos. Der Eingangsabschwächer wurde so gewählt, dass bei jeweils maximaler Ausgangsleitung des TRX (100W) gerade ein Output von 1kW erreicht wird. So ist die PA gegen ein Überfahren geschützt. Rücklaufende HF wird sowohl am Ausgang und zusätzlich vor dem TP-Filter gemessen; so ist die PA auch gegen eine falsche Stellung des TP-Filters abgesichert. Mit höher werdender Frequenz nimmt die Verstärkung der PA naturgemäß ab. Will man auch auf den oberen Frequenzen die volle Ausgangsleistung erreichen, muss man den Eingangsabschwächer entsprechend anpassen.

es geht weiter...

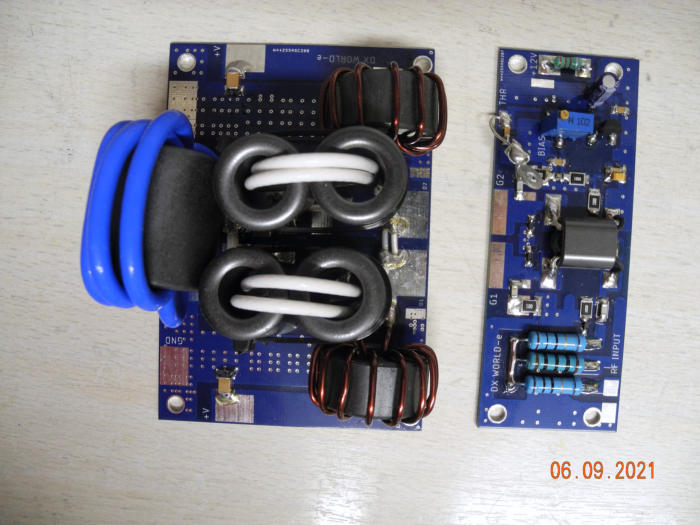

HF-Modul

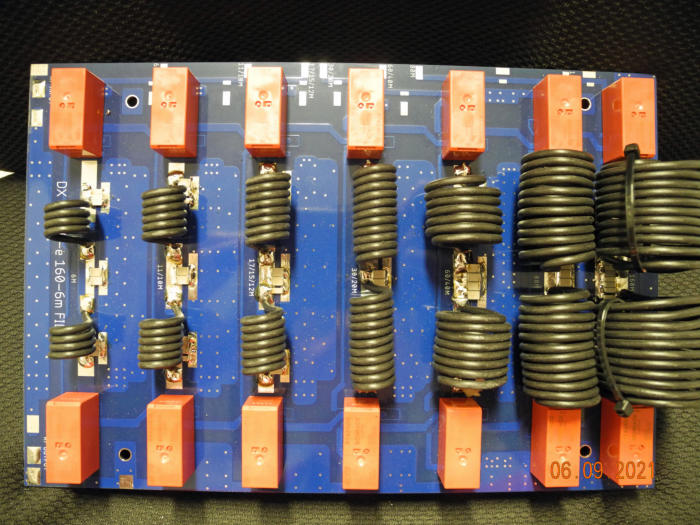

TP-Filter

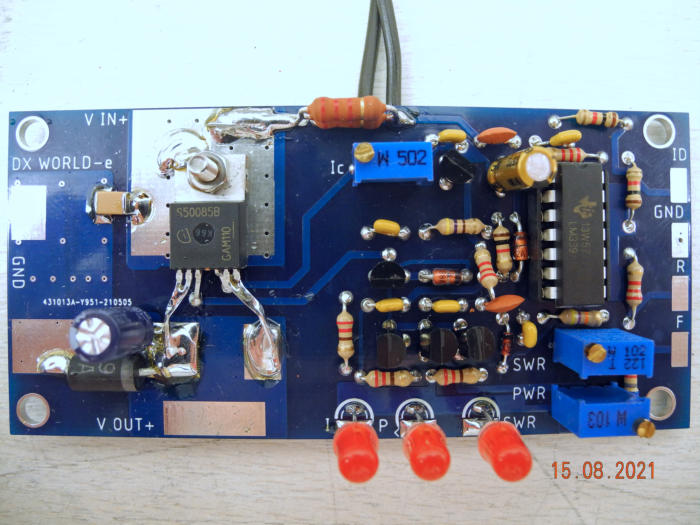

Control-Board

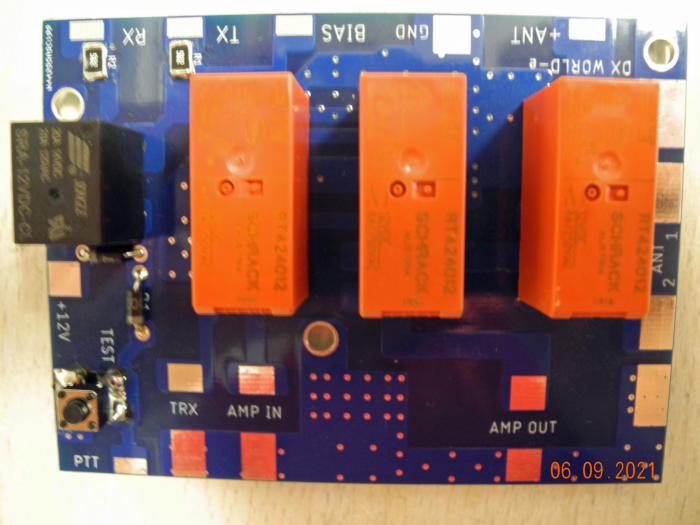

Umschalt-Relais

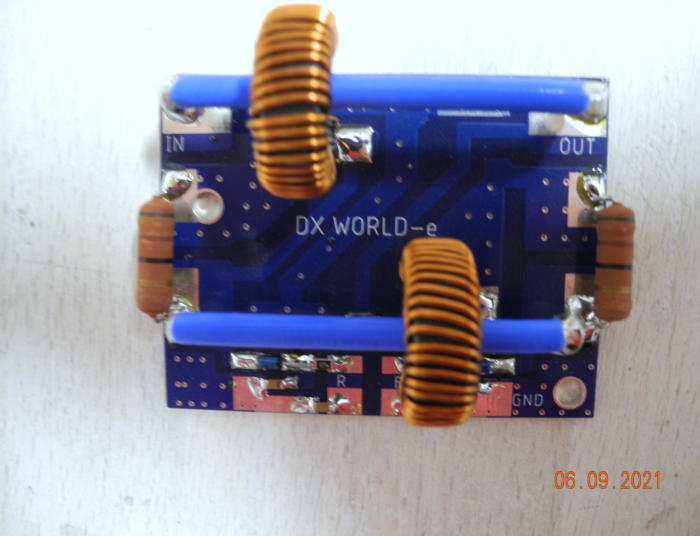

Richtkoppler

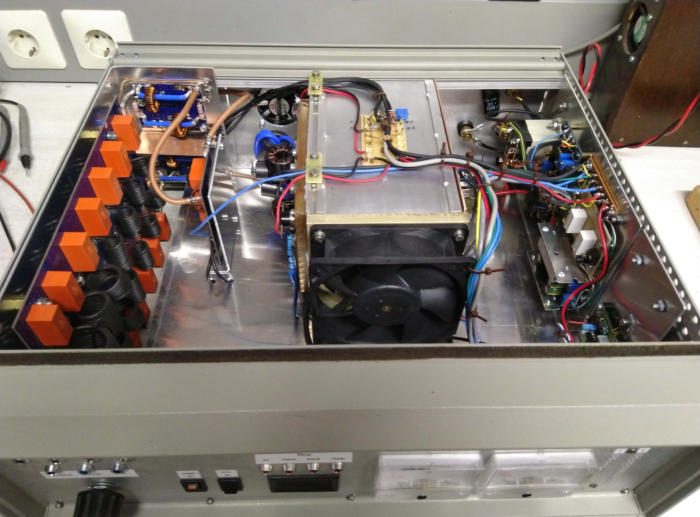

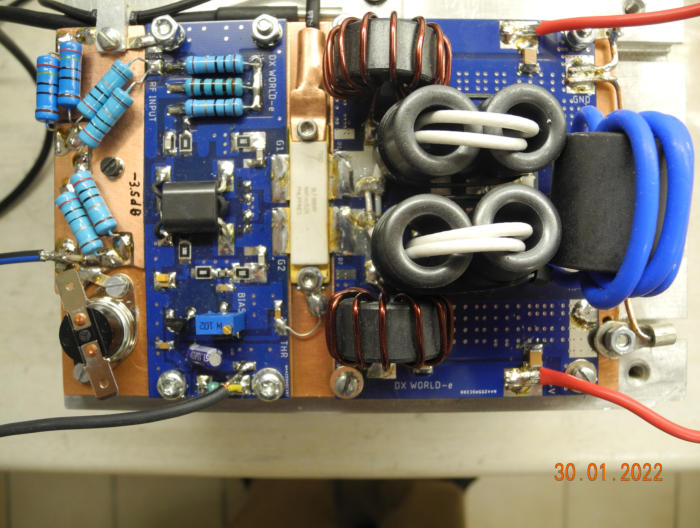

HF-Modul fertig auf KK
