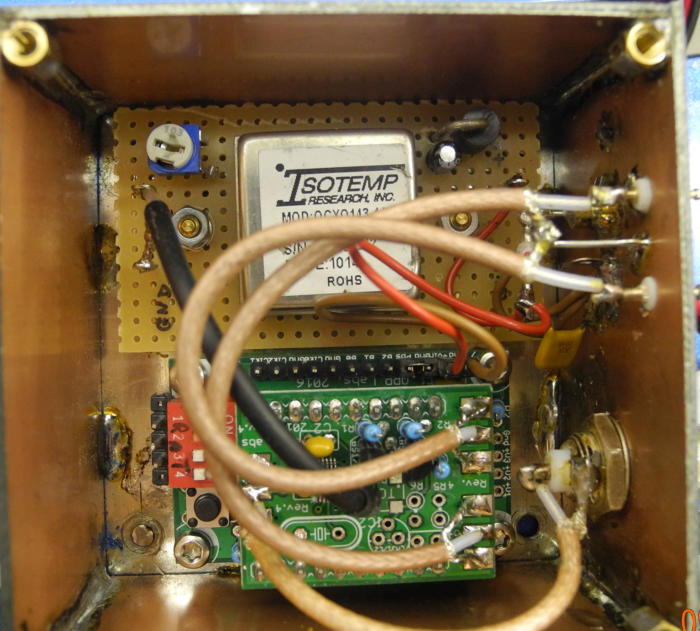

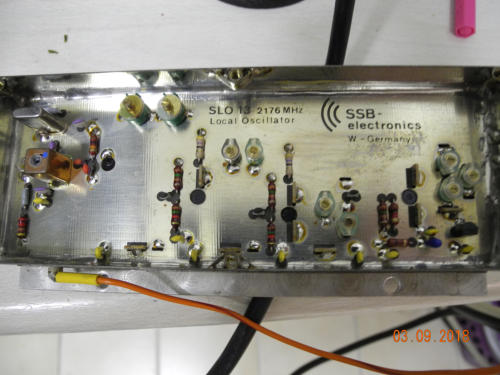

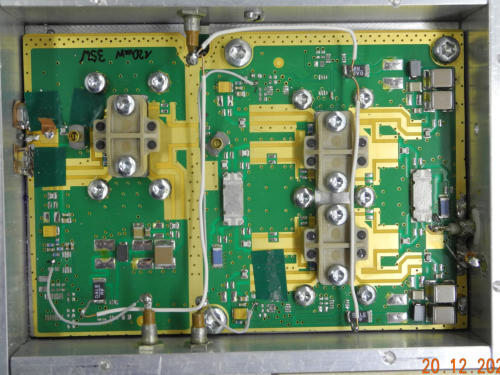

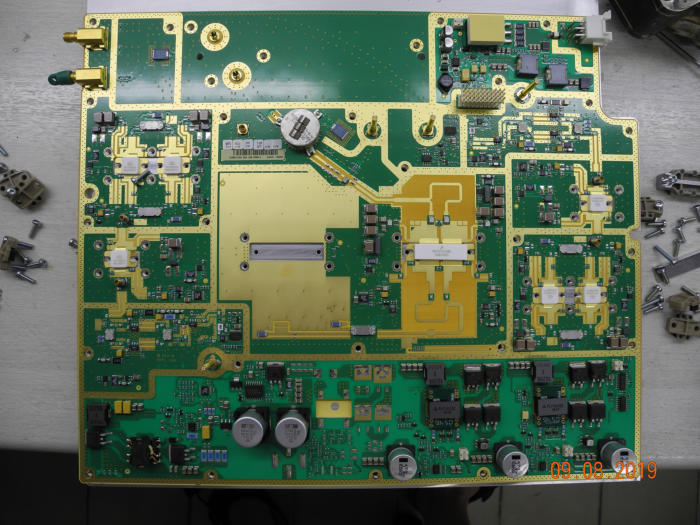

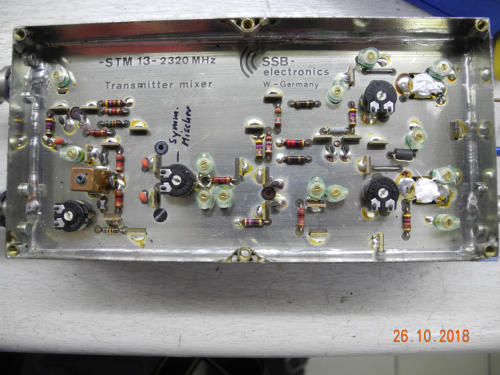

Dieses Projekt konnte fast ausschließlich mit Teilen aus der „Bastelkiste“ realisiert werden. Als Basis kamen Baugruppen aus den 80ern zum Einsatz (Fa. SSB-Elektronik). Einmal der LO (SLO 13-2320, Bild 7) der jetzt aus 94 MHz die notwendigen 2.156 MHz für den Mischer erzeugt. Ein zuerst eingesetzter Quarz erwies sich aber, trotz Quarzheizung, zu instabil. Jetzt werden die 94 MHz durch einen ProgRock von QRP bereit gestellt. Der 25 MHz-Quarz auf der Platine des SI5351 wurde durch einen 10 MHz OCXO ersetzt. (Bild 6). Die weiter Verarbeitung erledigt dann Mischer (STM 13-2320, Bild 8)), der dann mit der ZF von 144 MHz die gewünschten 2.4 GHz erzeugt. Der Mischer liefert am Ausgang jetzt 150 mW. Diese werden dann von einer zweistufigen PA (Bild 4) auf bis zu 25 W verstärkt. Die PA ist eine Treiberstufe aus einer UMTS-Einheit und wurde aus der Platine (Bild 5) herausgesägt.

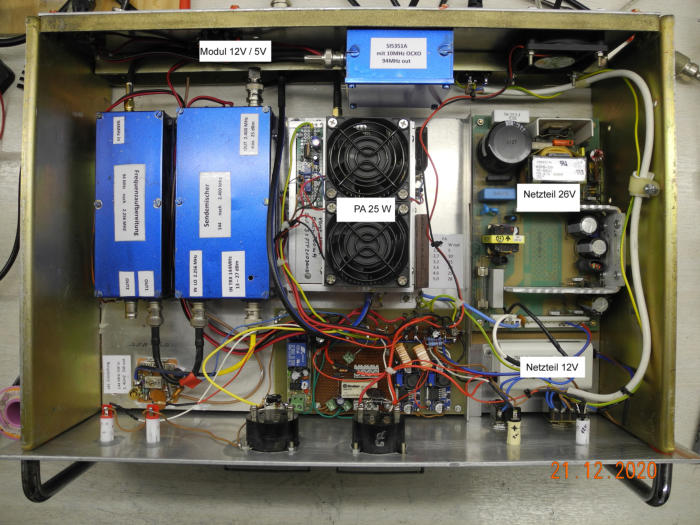

Bild 1

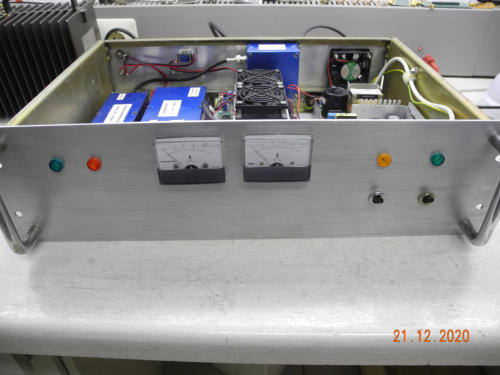

Bild 2

Bild 3

Bild 4

Bild 5

Bild 6

Bild 7

Bild 8
