Equipment für Es´Hail2 - QO-100
Fertigstellung: 2018/2019
Grundforderung:
Uplink mit 144MHz ZF
Downlink mit 432MHz ZF
Mit den Vorarbeiten wurde bereits Ende 2018
begonnen; man wollte zum Start gleich dabei sein.
Zuerst wurde die Uplink-Einheit aufgebaut.

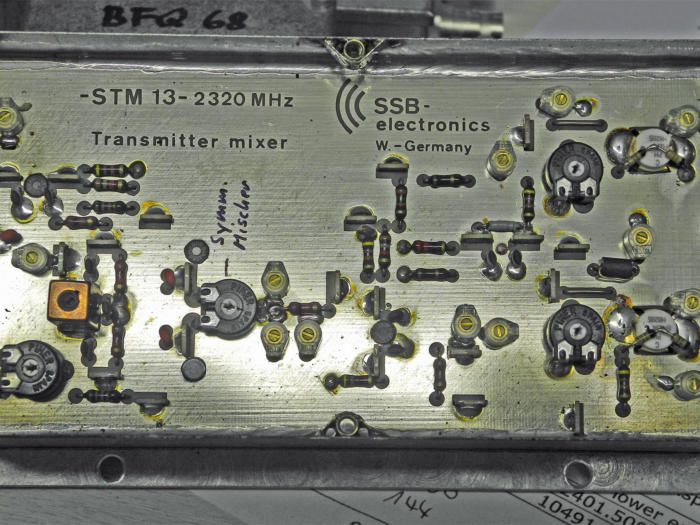

Zum Einsatz kam ein Sendemischer mit passender
LO-Aufbereitung aus dem eigenen Fundus.

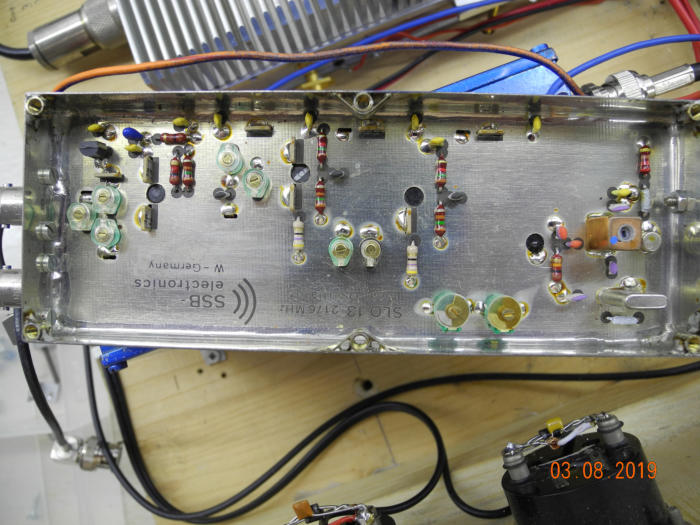

(13cm-Bausteine von der Fa. SSB-Electronic Bild 1 u. 2)
Da das Schleifen eines neuen Quarzes mir zu
aufwändig war, habe ich die Oszillatorfrequenz von
94MHz mittels eines Synthesizers erzeugt.

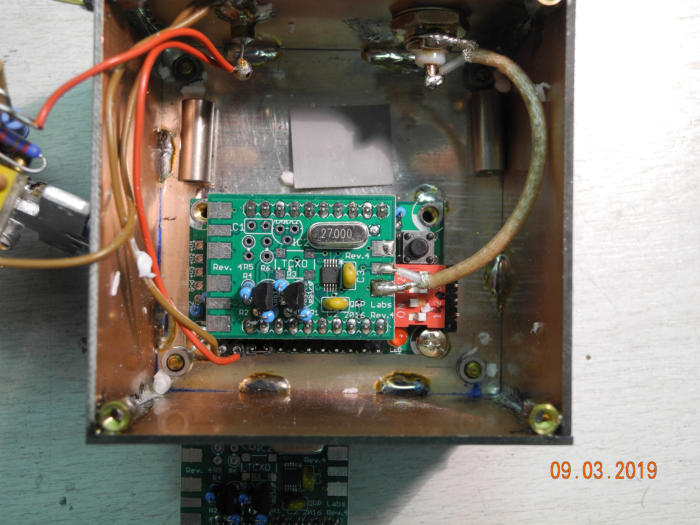

Die Version mit dem SI5351 (Bild 4) durch GPS-
Steuerung war zwar sehr stabil, leider wurden auch
sehr viele Nebenwellen erzeugt. Diese ließen sich
wegen der Nähe zum Hauptsignal nicht ausreichend
ausfiltern.

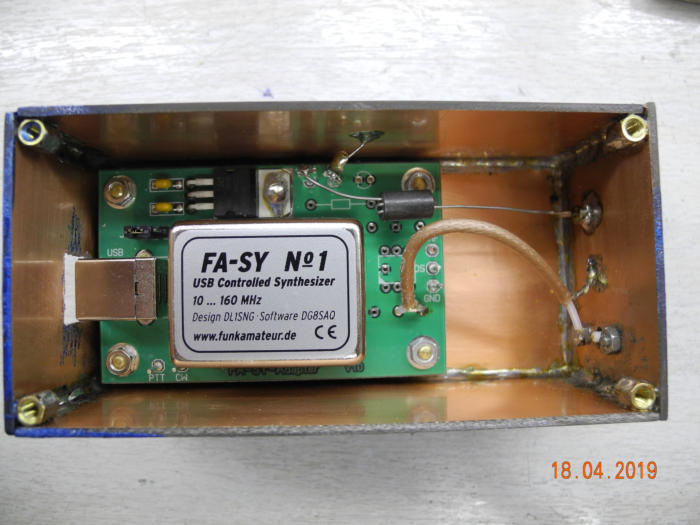

Letztlich kam ein FA-SYNTH (Bild 3) zum Einsatz;

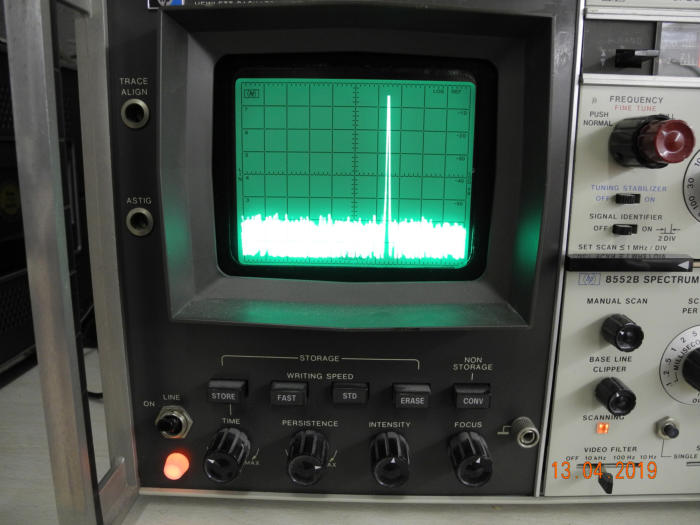

damit ließ sich ein sauberes 2256MHz-Signal (Bild 4)
erzeugen. (94MHz x 24 = 2256MHz)
Die Heizung für den SI570 wurde aktiviert. Damit ist
diese Einheit nach ca. 10Min. frequenzstabil.
Der Sendemischer liefert einen Pegel von 200mW.

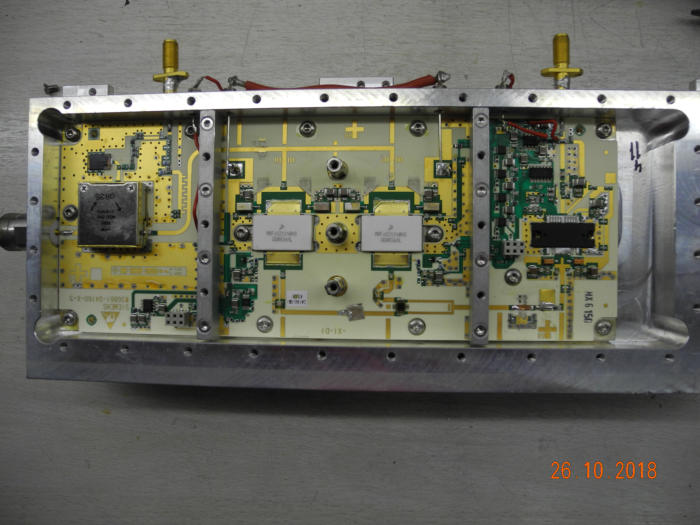

Damit geht es in eine modifizierte GSM-PA (Bild 5).
Die Spannungsversorgung übernimmt ein Schalt-
netzteil mit max. 26V und 10A.
Damit lässt sich ein Output von max. 50W erreichen.
Der Zirkulator wurde in der PA belassen, nachdem ich
festgestellt hatte, dass dieser bei den benutzen 2.4GHz
noch einwandfrei funktioniert.
Ein Eingangsabschwächer reduziert das 144MHz-Signal
in den benötigten mW-Bereich.

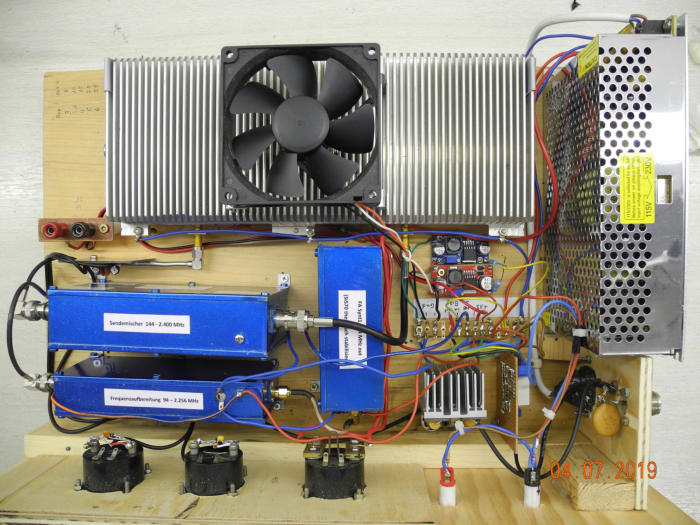

Der gesamte Zusammenbau ist in Bild 5 zu sehen.
Als Uplink-Antenne kommt eine 20-El.-Yagi (Bild 6)
mit 17 dBD zum Einsatz. Das Koax-Kabel zur
Antenne ist 8m lang.
Um die Bakenstärke zu erreichen sind 15W nötig.
Dieser Aufbau funktioniert auch nach Monaten noch
ohne gravierende Änderungen.
Der Aufbau der Downlink-Einheit mit einem 60cm
Offset-Spiegel gestaltete sich schwieriger.
Nach kurzem Betrieb war mir klar, dass auch
ein LNB mit TXCO nicht meinen Vorstellungen zur
Stabilität entspricht.

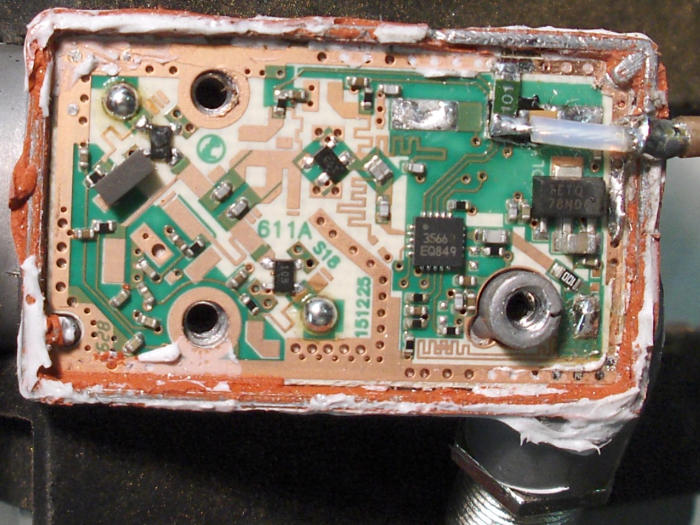

Schnell wurden ein paar LNBs für externe Einspeisung
der 27 oder 25MHz Grundfrequenz für die PLL
umgebaut (z. b. Bild 7 Octagon). Alle funktionieren
für die vorgesehen ZF von 432MHz einwandfrei.
144MHz war bei allen nicht möglich!
Bei der 25MHz-Version ist die Vervielfachung durch
die PLL ca. 390-fach. Somit liegt die notwendige
Einspeisefrequenz bei einer ZF von 432MHz-ZF
bei 25.783,331MHz. Bei mir wurde ein Pegel von -20dBm
benötigt.
Eine Änderung dieser von 1Hz Frequenz erzeugt
also 390Hz im Empfänger; bei SSB schon zuviel.

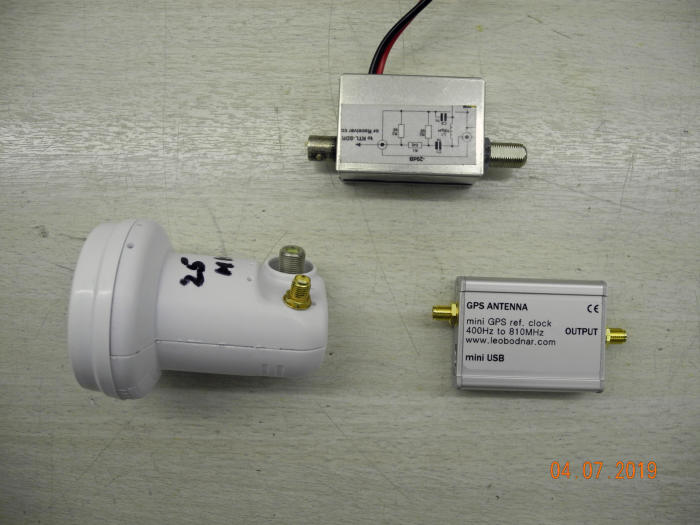

Ein SI5351 mit GPS-Anbindung (ProgRock QRP-Labs)
schaffte zwar die Stabilität. Leider ist der Jitter
aber inakzeptabel.
Nachdem auch andere Versuche nicht die geforderte
Stabilität brachten, wurde letztlich ein GPSO von
Leo Bodnar eingesetzt (Bild 9).

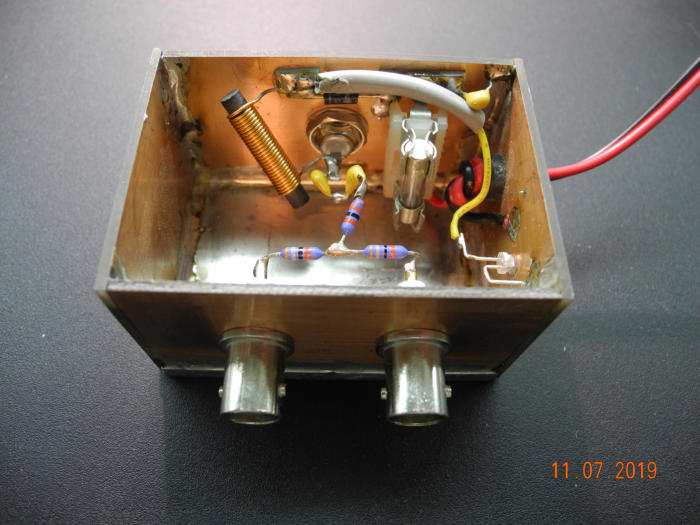

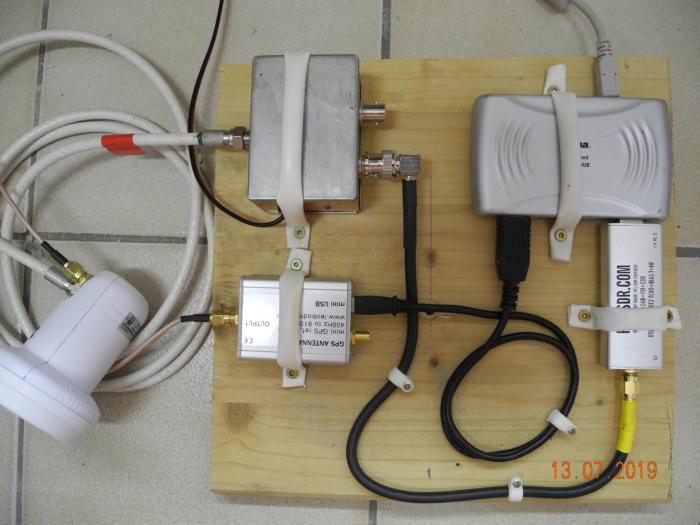

Das ZF-Signal wird nach der DC-Einspeisung (Bild 8)
für das LNB einmal an einen RTL-SDR und an den
70cm RX geleitet (Bild 10).

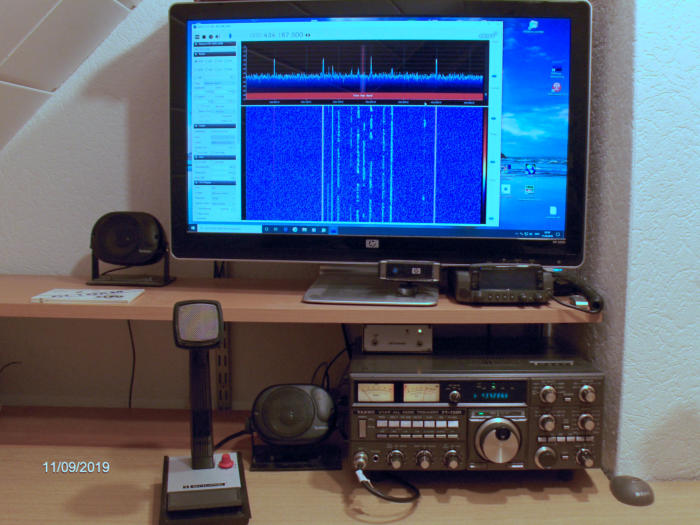

Somit kann ich mit meinem RX in gewohnter Weise
hören und gleichzeitig den Wasserfall auf dem PC
sehen.
Da alles jetzt stabil ist, können TX und RX auf gleiche
kHz eingestellt werden; ein Einpfeifen o. ä. ist nicht
mehr nötig.

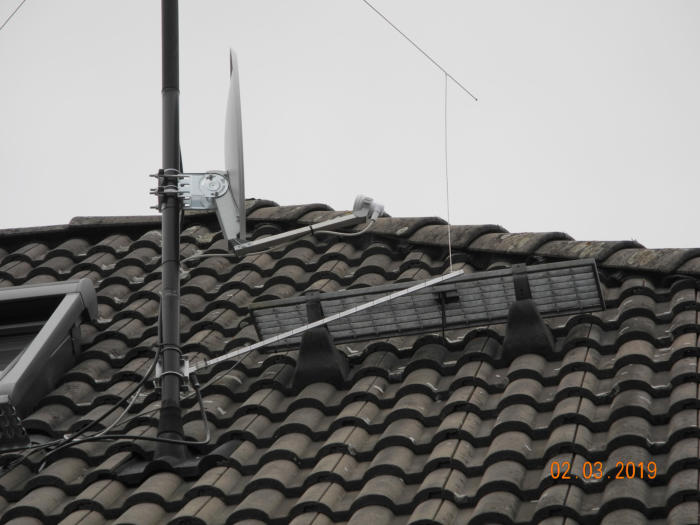

Bild 11 zeigt die Antenneneinheit an dem Mast
unter der KW-Antenne.
es geht weiter...
